GROUNDFIX®
MICROPILOTES PARA LA CONSOLIDACIÓN ESTRUCTURAL PROFUNDA DE LA CIMENTACIÓN.
GROUNDFIX® es una tecnología orientada a la consolidación estructural mediante el uso de micropilotes activos, poco invasiva, que utiliza elementos modulares de acero S355, micropilotes, que se hincan a presión continua en el terreno a través de gatos hidráulicos fijados a la cimentación originaria mediante grapas, placas y morteros de anclaje de alta resistencia.
Dichos módulos se van enroscando entre si creando una un elemento único.

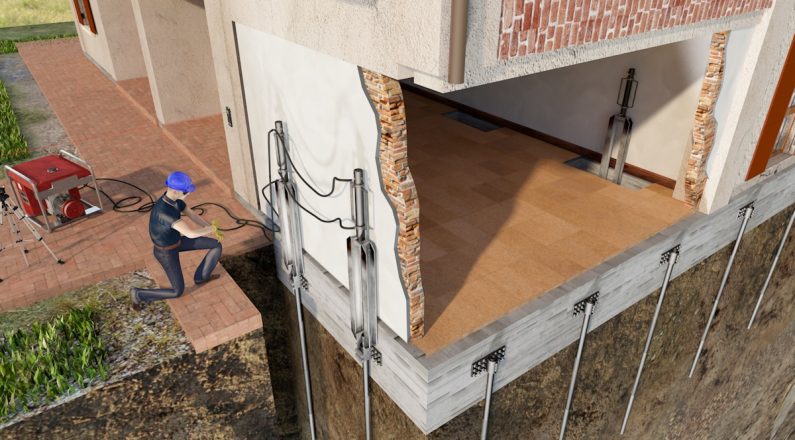

GROUNDFIX® representa una solución de estabilización estructural que, mediante estos micropilotes hincados, trasmite las cargas en profundidad a estratos más competentes que justifiquen según los datos del proyecto, las cargas trasmitidas por la estructura.
Empresa de Micropilotes
Geosec es una empresa especializada en la estabilización y consolidación de todo tipo de estructuras entre las técnicas usadas es un referente en la instalación de micropilotes hincados, con muchos años de experiencia en el sector y con presencia a lo largo de todo el continente europeo. A continuación, pasaremos a explicar el método de instalación de los micropilotes en una estructura:
Instalación de Micropilotes Hincados

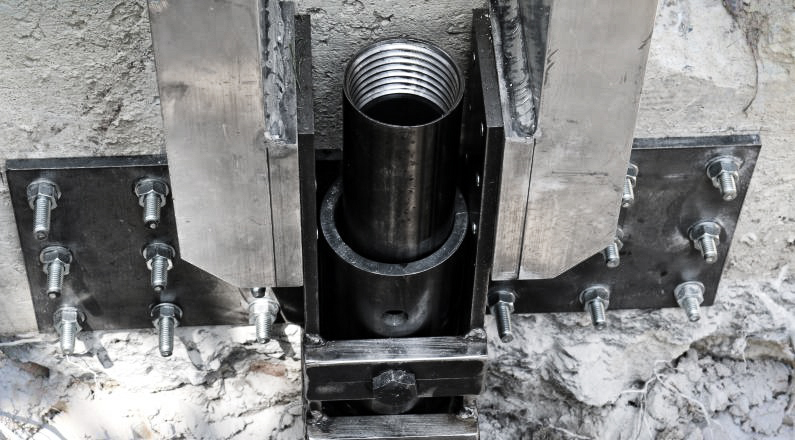

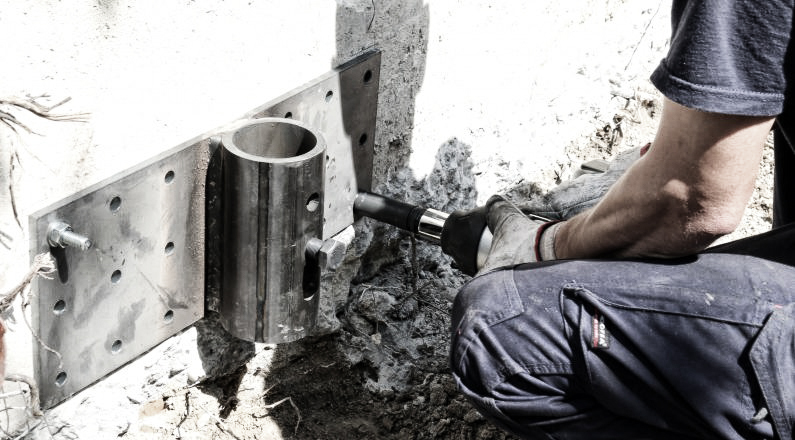

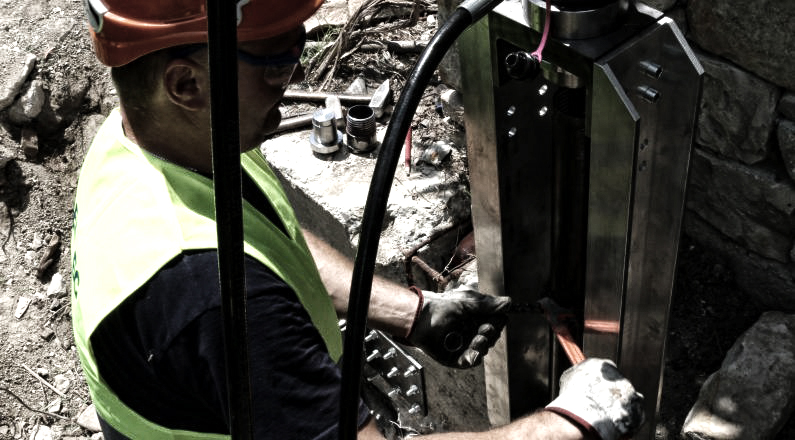

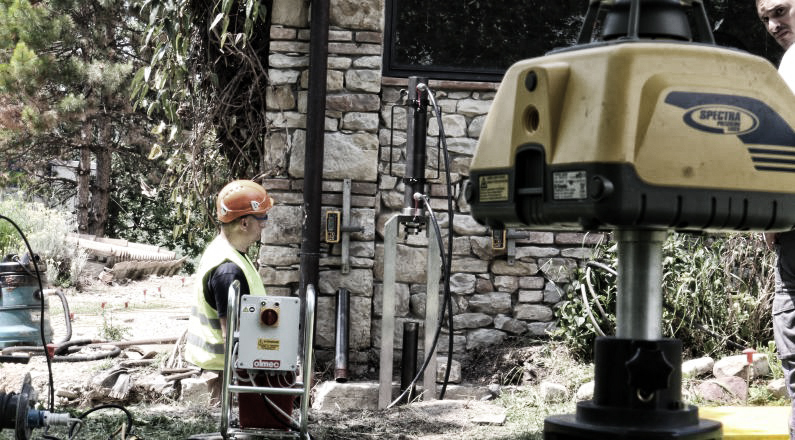

Para la instalación de micropilotes GROUNDFIX®, es necesario contar con un anclaje, un elemento de contraste, propio de la estructura o de nueva construcción, que permita su hinca. la grapa o elemento de fijación se usara para el acoplamiento de una estructura auxiliar en la que se acopla el gato hidráulico y donde se irán colocando cada uno de los módulos .El micropilote se inserta en el terreno con presión constante hasta llegar al sustrato en profundidad que justifique el soporte de las cargas transmitidas por la estructura.

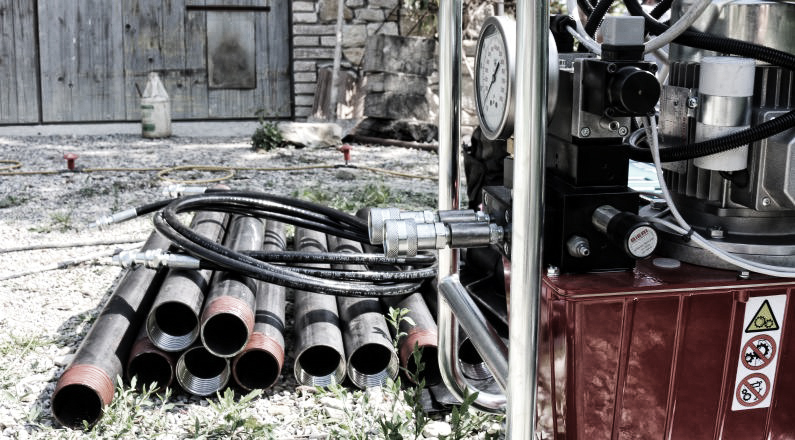

El control de la hinca en cada uno de los micropilotes se realiza mediante manómetro certificado ENAC, unido a la centralita electrohidráulica, midiendo la presión de hinca, que equivale a la fuerza en kN asignada a cada micropilote en particular. La equivalencia se obtiene a través de la sección del vástago del gato de empuje. Esto siempre permite la monitorización de todos y cada uno de los micropilotes hincados y garantiza que alcanzan la carga asignada.
Una vez hincado el micropilote, antes de anclarlo a la cimentación original, es posible mediante el incremento de presión restituir el asentamiento. Además, será posible realizar un ensayo de carga como prueba final de la consolidación de la cimentación en cada micropilote ahorrando ensayos posteriores a la ejecución que pudieran llevar modificaciones en su longitud.
En caso de necesidad será posible combinar inyecciones de resinas expansivas en superficie para restaurar el contacto entre el terreno de apoyo y cimentación en aquellos casos en los que se hayan dado grades lavados, retracciones o colapsos o para mejorar la densidad del terreno en la zona donde se ha hincado el micropilote incrementando su resistencia al fuste, es decir, su rozamiento lateral. GEOSEC® asegura la presencia constante en obra de un técnico cualificado que trabajará en colaboración con la oficina técnica y con la Dirección de Obra garantizando en todo momento la correcta ejecución.
Ventajas Técnicas de la utilización de micropilotes hincados.
La intervención presenta muchas ventajas con respecto a las técnicas de pilotes tradicionales, entre las cuales podemos destacar:
- Ausencia de maquinaria en obra.
- Versatilidad, pudiendo realizarse en espacios reducidos o con poca altura operativa.
- Ausencia de agua en la ejecución.
- Sin taladro ni necesidad de llevar a cabo perforaciones.
- Ausencia de residuos y detritus;
- Sin movimiento de tierras ni excavaciones.
- Ausencia de vibraciones durante la instalación de pilotes;
- Rapidez de ejecución;
- Poca invasividad en obra;
- Posibilidad de hacer una prueba de la capacidad portante de cada pilote;
- Posibilidad de precarga activa;
- Cuando la estructura lo permite, será posible la recuperación del asentamiento.
Video
Recalce con micropilotes

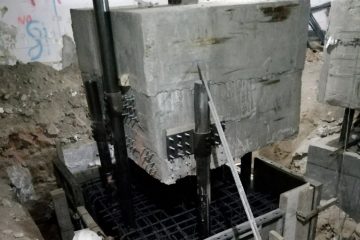

La tecnología de micropilotes GROUNDFIX®, permite el recalce de una estructura sin tener que llevar a cabo movimientos de tierras, excavaciones, o cualquier tipo de actividad que pueda afectar a la estabilidad de la estructura de una edificación donde, por ejemplo en edificaciones entre medianeras, pueden suponer cierto riesgo.
Certificados.
Nuestros micropilotes hincados se construyen con materiales de procedencia trazada y certificada. Los trabajos de elaboración del acero así como su mecanizado se realizan por Centros de Transformación autorizados y certificados tanto por el Ministerio competente como por empresas certificadoras autorizadas y conforme al Decreto en vigor “Nuevas Normas Técnicas para la Construcción” en relación al empleo de acero de uso estructural en la construcción.
Garantía de Seguro Decenal.
Podemos ofrecer, además de la garantía contractual, una garantía de seguro decenal. Para más información visite la sección “GARANTÍAS” de nuestra página web.
Especificaciones Técnicas de los Micropilotes.
Los pilotes modulares se realizan con elementos de acero S355J2 para su posterior instalación en obra. Los micropilotes hincados están compuestos por elementos modulares de acero que se ensamblan entre ellos durante la obra mediante unión roscada machihembrada. Diámetros de producción: 63,00 – 76,10 –88,90 – 114,30 mm. El acero para elementos portantes de carga, en este caso los módulos que constituyen el micropilote GROUNDFIX®, cumple los requisitos de la norma EN 10210 o EN 10219 o EN ISO 11960 tal y como recogido en el apartado 6.2.2.1 de la UNE EN 14199:2006 “Micropilotes”. ¿ES USTED UN TÉCNICO? Acceda directamente a la sección a través del menú a la derecha o solicite una inspección técnica sin compromiso y nuestros técnicos le darán toda la información necesaria para orientar sus proyectos.
En esta sección hemos recopilado las preguntas, las dudas y las curiosidades más frecuentes de nuestros clientes para que puedan ser de ayuda a la hora de entender nuestro método y nuestra organización. No dude en contactar con nuestros técnicos para solicitar una inspección gratuita y personalizada y nos complacerá contestar a cualquier pregunta.
¿La inspección de los técnicos GEOSEC es gratuita?
Sí, siempre y en toda España. Solicite sin compromiso la visita de un técnico cualificado para ver el tipo de problema presente y verificar si se puede aplicar nuestro sistema de intervención. Una vez realizada la inspección, si lo desean, nuestro departamento técnico podrá preparar una propuesta de intervención sin compromiso que podrán evaluar con sus técnicos de confianza.
¿En qué consiste la garantía de intervención?
Todas nuestras intervenciones de consolidación tienen una garantía contractual decenal. En España esta cobertura es obligatoria sólo para edificios de nueva construcción. La seguridad de nuestra metodología y la experiencia de más de quince años nos empujan a ofrecer cada vez más. Éste es el motivo por el cual sólo GEOSEC® le ofrece, además de la garantía contractual, diez años de seguro decenal. Preguntenos, nuestras intervenciones pueden tener garantía de seguro decenal ofrecida por una compañía de prestigio en el sector. Para más información consulte la sección GARANTÍAS.
¿Los micropilotes de acero se pueden considerar una solución para todos los casos?
Además de un buen punto de anclaje, este tipo de micropilotes necesitan también una estructura de contraste. Precisamente por esa razón es necesario que la cimentación sea de hormigón armado o que haya un cordón o riostra auxiliar reforzado la cimentación preexistente para fijar las placas de anclaje o pastatubos de los micropilotes. En caso su vivienda no posea este tipo de estructura será indispensable proceder a realizar un elemento auxiliar con una empresa especializada o, en caso contrario, optar por intervenir de forma menos invasiva con inyecciones de resinas expansivas. De todas formas, los micropilotes se utilizan cuando no es posible consolidar el bulbo de presiones de la cimentación, es decir ese volumen de terreno que soporta la carga del inmueble. En estos casos el micropilote es lo más adecuado para superar y atravesar ese bulbo de presiones hasta llegar a zonas del terreno más compactas y aptas para soportar dicha carga. La limitación está en la profundidad de esta zona de terreno más compacta porque a veces se encuentra a una profundidad muy elevada y conlleva costes muy altos que no se pueden comparar con los de soluciones alternativas como la consolidación con resinas expansivas, refuerzos mediante pozos o con la ampliación de la cimentación ya existente.
¿Qué tipo de grietas se pueden observar?
Las grietas en los muros pueden proceder de:
- Grietas estructurales en edificios con muros de carga.
- Grietas en uniones entre diferentes edificaciones o módulos construidos en diferentes momentos.
- Lesiones estructurales en edificios mixtos en estructura y armazón.
- Lesiones en muros no estructurales, de tabiquería interior o cerramiento.
¿Cuál puede ser la causa de las grietas en estructuras de carga?
Las grietas en las estructuras de carga se pueden dividir en diferentes grupos:
- Grietas por cargas elevadas en la estructura.
- Fisuras y grietas por deterioro debido a una calidad no buena de los materiales.
- Lesiones debidas a asentamientos del terreno bajo la cimentación.
- Grietas asociadas a fenómenos expansivos en terrenos arcillosos.
- Lesiones producidas por lavados del terreno debido a grandes aportes de agua.
- Degradación estructural por corrosión de la armadura interior de vigas y pilares.
- Lesiones debidas a dilataciones térmicas de los materiales.
- Absorción diferente de humedad con hielo y deshielo.
- Grietas debidas a acciones sísmicas antiguas o recientes.
¿Cómo se manifiestan las grietas?
Estas se pueden considerar las principales lesiones en los muros:
- Lesiones horizontales en los muros: son el síntoma de una pared que está bajando en su totalidad.
- Fisuras cruzadas: en muchos casos son causadas por temblores o fenómenos de expansividad.
- Lesiones a 45 grados: son la señal de un asentamiento localizado, ortogonal a la inclinación de la lesión.
- Lesiones verticales: son causadas por movimientos en las juntas entre dos edificios o de cizalla.
- Lesiones escalonadas dibujando el contorno de la mampostería.
¿Cómo se pueden tener bajo control las grietas y lesiones en los muros de una vivienda?
Muchas veces observamos que nuestros clientes llevan a cabo una monitorización y seguimiento de una lesión en el muro de su vivienda a través de simples testigos de vidrio o testigos de yeso. Esta técnica permite sólo un control porque en el momento en que el vidrio o yeso se rompe se detecta el movimiento, pero no la entidad del movimiento en el tiempo y ese testigo ya no se podrá utilizar. El uso de un fisurómetro graduado, en cambio, permite mantener bajo control la evolución de la lesión en el tiempo observando incluso los movimientos milimétricos, tanto en la vertical como en la horizontal dándonos un indicio no solo de la magnitud sino también de la dirección. Geosec ha patentado una APP orientada a la monitorización de las grietas en los muros que puede descargar para dispositivos IPhone y IPad: Descárguela gratuitamente.
